【产品概述】

HZ-AX 5200是一款芯片组基于Intel Bay trail SOC平台作为主处理器的嵌入式计算机。

系统提供有线网络通讯，同时也选择配着扩展的WIFI/4G具有体积小、功耗低、效率高等特点，适用于电力集中器、工业控制、网关等场合。

【产品特点】

基于Intel Bay trail SOC平台芯片组

1*SO DDRIII插槽,仅支持1600/1333MHz DDR3L/1.35V内存，最大支持8GB。

集成IntelHD Graphics核心显卡

1*VGA,1*HDMI接口

支持VGA;HDMI同步/异步显示

2* RTL8111F千兆网卡芯片,支持网络唤醒/PXE功能

1* 7pin SATA2.0硬盘接口,传输速率达3Gbps

1* MSATA插槽 支持SSD/WIFI(默认为SSD),SSD传输速度达3Gbps

板载ALC662 6声道高保真音频控制器,支持MIC/Line-out

1* Mini-PCIE插槽 支持WIFI/4G模块

背板：

I/O接口 5* USB2.0接口1*USB3.0接口；1* HDMI接口；1* VGA接口；2* RJ45千兆网络接口；1* Line out(绿色),1* MIC（紫色）；1* 开机按钮；1* 12V DC JACK输入；1* 硬盘指示灯，1*电源指示灯

I/O接口 1* JVGA1接口(1*12pin) 与DB15相同信号

1* 硬盘供电接口,1*4pin

1* 前面板功能按钮和指示灯接口(2*5pin)

1* 4pin ATX 12V输入输出电源接口

支持无风扇散热,预留1*3pin CPU风扇接口

GPIO N/A

BIOS AMI 64Mb Flash ROM

支持硬件复位功能(256级，0~255秒)

操作系统:Windows 7/Windows 10/Linux

电源类型DC 12V单电源输入

工作温度-10℃～60℃

储存温度 -20℃～70℃

工作湿度 5%-95%相对湿度,无冷凝

尺寸13.5*12.5*4CM

【产品规格】

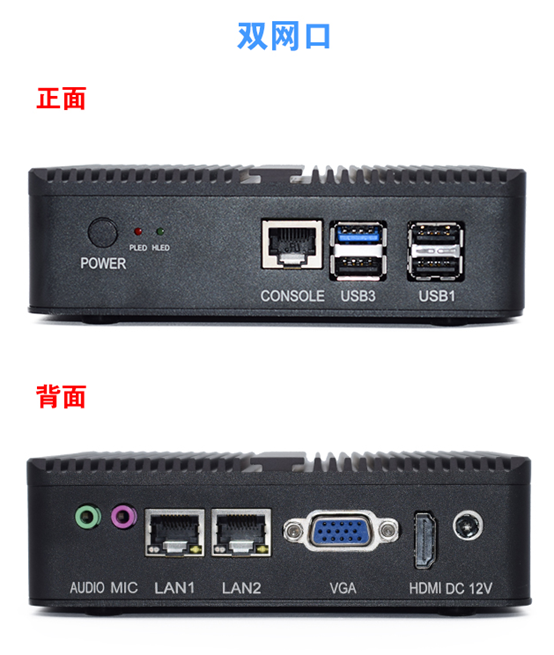

正面板（从左到右）：

1* 开机按钮

1* 硬盘指示灯，1*电源指示灯

1* CONSOLE 调试口

I/O接口 5* USB2.0接口1*USB3.0接口

背面板（从左到右）：

1* Line out(绿色),1* MIC（紫色）

2* RJ45千兆网络接口

1* VGA接口

1* HDMI接口

* 12V DC JACK输入
